技術區 當前位置: 首頁 > 技術區

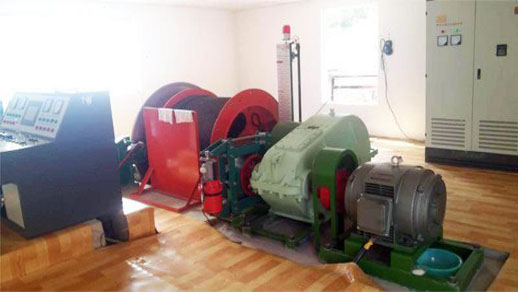

礦用提升機成套提升系統

信息來源:鶴壁市華星礦山設備有限公司 | 發布時間:2020-03-07 | 訪問次數:474

礦用提升機采用的絲杠式深度指示器的作用:

向司機指示容器在井筒中的位置,容器接近井口停車位置時發出減速信號及減速控制,指令當提升容器過卷時使裝在指示器上的終點開關動作,切斷安全回路,實現安全制動減速階段提供給定速度并通過限速裝置實現過速保護

我公司采用深度指示器有:牌坊式和絲杠式式兩種類型。


制動器裝置(液壓缸后置式):制動器裝置采用油缸后置式結構,有效地防止了因油液滲漏對制動摩擦的污染,保證制動器能按設計要求提供足夠的制動力矩。同時還避免卡缸現象,結構緊湊,動作靈敏,空動時間不大于0.3秒。調節閘瓦間隙方便迅速,制動可靠。
盤形制動器是提升機制動系統的重要執行部件,用于實現提升機工作制動和安全制動,其驅動和調節由單獨的液壓站和電控系統配合共同完成工作制動和安全制動任務,其直接作用于制動盤上產生制動力矩。


礦用提升機 產品詳細介紹:

電氣系統:有多種控制系統可供用戶選擇。
1) 普通型:選用國內知名電氣生產廠家、定點購買元件。元件經過篩選,其特點是價格較低,維護方便。
2) PLC型:其特點是數字控制,故障率低。
3) 變頻型:是目前為止先進、節能控制方式。
4) 在控制系統中,根據新煤安規程,設置了過速、過卷、過負荷、欠壓、油溫、限速、閘瓦間隙、松繩等多種安全功能保護。
5) 變頻-PLC電氣設備簡介:
? 總則:
本交流電控系統設備符合下列文件的規定和基本要求:
1. 《煤礦安全規程》(2010年版)。
2. 《金屬非金屬地下礦山安全規程》(GB16424-1996)。
3. 《礦山電力設計規范》(GB50070-94)。
4. 《低壓配電設計規范》(GB50054-95)
5. (89)中煤總生機字第128號文件規定的各項保護及后備保護功能。
6. 《工業過程測量和控制裝置的電磁兼容性》(GB/T13926-92)
7. 《JB4263-86交流傳動礦井提升機電控設備技術條件》
8.  現行電工委員會及有關標準
9.  進口電氣設備遵守國際電工委員會IEC標準
10.電控裝置的電磁兼容性符合《工業無線電干擾基本測量方法》(GB3907-83)、《電氣設備的抗干擾特性基本測量方法》(GB4859-84)
? 基本參數
1) 主機型號:
2) 提升方式:
3) 主電機參數:
4) 技術方案及特點
? 主回路控制方式:全數字變頻調速,容量選擇足夠裕量。
? 控制回路方式:PLC 可編程序控制器。
1)、控制設備類型:采用新型電控系統,全數字變頻調速,西門子S7-PLC控制,控制原則符合提升工藝要求,并具有更完善的軟硬件保護環節,各主要保護實現雙重保護。電控系統根據信號去向情況,手動或半自動加速,自動減速、自動停車。
  特點:①、無級調速、速度穩定且連續可調;
②、與傳統的轉子串電阻形式相比節能顯著;
③、技術先進,代表著提升機交流電控的發展方向;
④、技術成熟,已進入推廣階段
⑤、無噪音,占地面積?。?/span>
2)、提升操作系統滿足手動、半自動、自動。
3)、操作手柄采用新型主令開關,操作靈活,可靠。
? 提升機電控設備供貨單
序號 名稱 說 明 備 注
1 低壓電源柜 BPG 雙回路進線,完善的檢測及保護
2 變頻控制柜  采用國產或進口變頻器
3 制動柜 ZDG 制動單元及制動電阻
4 數控操縱臺 CZT 含S7-PLC
5 軸編碼器 LF 含彈性聯軸節
6 穩壓電源UPS  高精度、高可靠性
7 觸摸屏
